案例介紹

• 項目名稱:蘇州某某日化有限公司
• 建筑面積:7800m2
• 服務項目:工業化妝品無塵車間
• 項目地址:蘇州市
• 施工工期：90天
• 潔凈等級:萬級無塵車間

案例詳情

　　一 工程概況

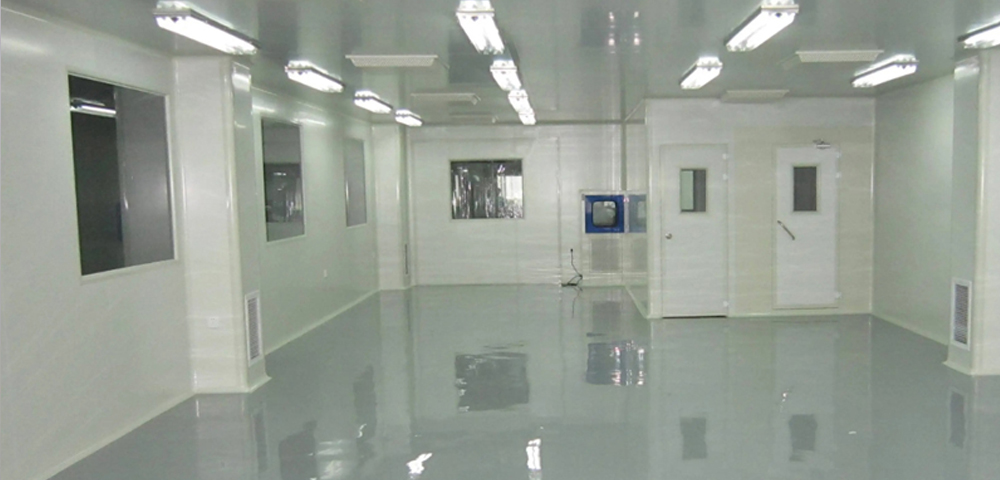

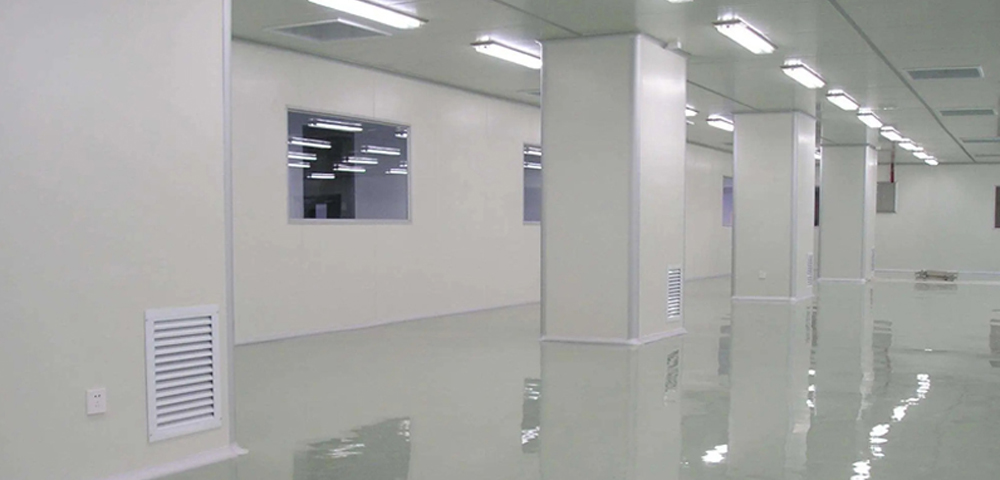

　　項目為蘇州化妝品廠無塵凈化車間裝飾裝修，總建筑面積8400平方米，項目類型為新建化妝品潔凈車間凈化工程，工程范圍包含凈化車間中的空調體系，彩鋼板天花吊頂，自流平地上，彩鋼板隔墻，吊頂風柜及其控制體系，空調設備配電，照明插座配電體系等。

　　二 規劃依據

　　1 甲方供給的有關設計工藝規劃資料

　　2 《潔凈廠房規劃標準》GB50243—2016

　　3 《潔凈廠房施工與檢驗標準》GB50591—2010

　　4 《采暖通風與空氣調節規劃標準》GB50019—2015

　　5 《通風與空調工程施工質量檢驗標準》GB50243—2016

　　6 《建筑規劃防火標準》GB50016—2014

　　三、凈化原理

　　氣流→初效空氣處理→空調→中效空氣處理→風機送風→凈化管道→高效送風口→潔凈室→帶走塵埃(細菌)→回風夾道→新風、初效空氣處理。

　　重復以上過程，即可達到凈化目的。

　　技術參數

　　換氣次數：十萬級10-15次/小時;萬級15-25次/小時;千級50-52次/小時;百級操作臺斷面風速0.25-0.35m/s。

　　壓差：主車間對相鄰房間≥5Pa。

　　溫度:冬季>16℃±2℃;夏季 <26℃±2℃;

　　相對濕度：45-65%(RH);噪聲≤65dB(A);新風補充量：總送風量的20%-30%;

　　照度：≥300Lux。

　　四、結構材料

　　1.潔凈室墻、頂板材料一般采用50mm厚的夾芯彩鋼板、凈化***的氧化鋁型材制造。門采用凈化密閉門，窗采用鋁合金玻璃固定窗。

　　2.地面采用環氧自流平pvc地面。

　　3.凈化通風管道選用鍍鋅薄鋼板制作，并采用B1級“PEF”阻燃型的保溫板做保溫。

　　無塵車間一般包括設備區(包括凈化空調系統用房間、電氣用房、高純水和高純氣用房、冷熱設備用房等)、管理區(包括辦公、值班、管理和休息室等)、潔凈輔助間(包括人員凈化用室、物料凈化用室和部分生活用室等)、生產區。后三類用房都是為潔凈生產區服務的設施。

　　1.、潔凈輔助間，這是潔凈車間不可缺少的房間，這些房間的空氣潔凈度等級除了按客戶要求進行設計外，都按照《潔凈廠房設計規范》GB50073-2001中的規定進行設計。

　　2.、設備區，即凈化空調系統、公用動力系統等用房，這部分是潔凈車間的重要組成部分。目前在潔凈車間設計中常常將凈化空調設備、供冷供熱(不含鍋爐房)設備和水、電設施布置在潔凈廠房中，這樣既方便管理，又可減少管線長度。

　　3.、潔凈生產區，這是潔凈車間的主要部分，潔凈生產區的空氣潔凈度等級根據產品生產工藝要求確定，這是潔凈建筑廠房設計的主要依據，客戶除提供建設圖紙外，請?zhí)峁┧a(chǎn)產品的各種設計條件，如溫度、濕度、氣流流型要求，生產所需原輔助料性質和水、電、氣的要求，噪聲、振動、靜電等環境條件和要求。
